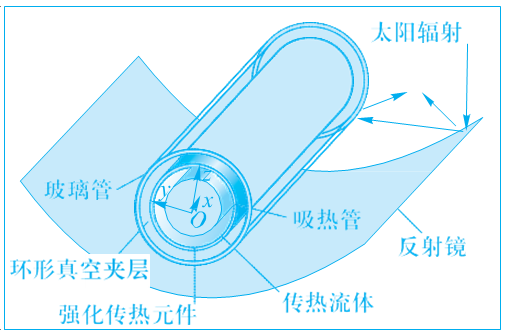

9_70.槽式太阳能集热器传热过程的定性分析:

在例题 9-12 中指出，在集热管外表面及玻璃罩内表面之间有辐射传热，如果两个表面分别维持在各自均匀的温度，则很容易采用式（9-15）进行计算；但是由于投入到吸热管表面上的热流严重不均匀，需要将内外表面分别分割为若干个小块面积，计算各小块面积的辐射传热而后相加，计算的关键是要获得内外圆上任意一块小面积对于其余各块小面积的角系数。试：
（1）根据角系数的计算方法，对内、外圆直径分别为 70 及 109 mm 的情形，将圆周等分为若干等分，分别确定内、外圆周上一块小面对其余各小面积的角系数；
（2）采取以下两种方法验证计算的正确性：角系数的完整性，及假定内外壁各自为均匀温度，分别应用公式（9-15）及多表面间辐射传热的计算方法，检查内外表面间净的辐射传热量是否相等。 说明：
(试题答案开发中)
