4_35.长方形通道冷却的数值计算:

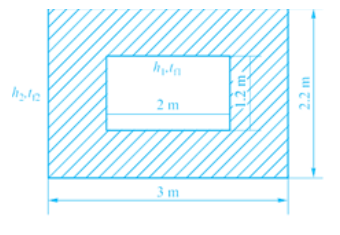

一个长方形截面的冷空气通道的尺寸如附图所示。假设在垂直于纸面的方向上冷空气及通道墙壁的温度变化很小，可以忽略。试用数值方法计算下列两种情况下通道壁面中的温度分布及每米长度上通过壁面的冷量损失。
1）内、外壁分别维持在 10 ℃ 及 30 ℃；
2）内、外壁与流体发生对流传热，且有 tf1 = 10 ℃、h1 = 20 W/(m2·K)，tf2 = 30 ℃、h2 = 4 W/(m2·K)。
利用工具软件数值求解上述题目，讨论网格节点数的影响。
说明：
依次选择（1）外壁面边界条件，（2）内壁面上的边界条件，（3）计算网格，然后开始计算。
外壁面边界条件中：固定温度表示设置固定温度 30 ℃；对流传热表示给定 20 W/(m2K) 的表面传热系数和 30 ℃ 的外界流体温度。
内壁面边界条件中：固定温度表示设置固定温度 10 ℃；对流传热表示给定 4 W/(m2K) 的表面传热系数和 10 ℃ 的外界流体温度。
请选择外壁面边界条件：
请选择内壁面边界条件：
请选择网格尺寸：
